类刺客信条跑酷系统开发日记

2025/05/11

类刺客信条跑酷系统开发日记

Parkour Climbing System

Parkour Climbing System开发日记

——类刺客信条跑酷系统

Day1 摄像头脚本

在unity中，xyz轴是右手坐标系，即x水平向右，y垂直向上，z水平向前

public class CameraController : MonoBehaviour
{
    //摄像机跟随的目标
    [SerializeField] Transform followTarget;

    // Update is called once per frame
    void Update()
    {
        //摄像机放在目标后面5个单位的位置
        transform.position = followTarget.position - new Vector3(0, 0, 5);
    }
}

怎么旋转这个相机呢？

1746860633930
1746860633930

摄像机向后移动的参量乘一个水平旋转角度

所以，引入四元数点欧拉Quaternion.Euler

这个水平视角旋转角度需要绕y轴的旋转角度，还需要鼠标控制这个角度

并且，当摄像头旋转的时候，摄像头始终对着player

public class CameraController : MonoBehaviour
{
    //摄像机跟随的目标
    [SerializeField] Transform followTarget;
    //距离
    [SerializeField] float distance;

    //绕y轴的旋转角度
    float rotationY;

    private void Update()
    {
        //鼠标x轴控制rotationY
        rotationY += Input.GetAxis("Mouse X");
        //水平视角旋转参量
        //想要水平旋转视角，所以需要的参量为绕y轴旋转角度
        var horizontalRotation = Quaternion.Euler(0, rotationY, 0);

        //摄像机放在目标后面5个单位的位置
        transform.position = followTarget.position - horizontalRotation * new Vector3(0, 0, distance);
        //摄像机始终朝向目标
        transform.rotation = horizontalRotation;
    }
}

1746863453449
1746863453449

完成了水平视角的旋转

让相机垂直旋转

1746863550195
1746863550195

还需要在垂直视角旋转的时候合理的限幅：让视角最高不超过45°，最低到人物的胸部位置

public class CameraController : MonoBehaviour
{
    //摄像机跟随的目标
    [SerializeField] Transform followTarget;
    [SerializeField] float rotationSpeed = 1.5f;
    //距离
    [SerializeField] float distance;

    //绕y轴的旋转角度——水平视角旋转
    float rotationY;
    //绕x轴的旋转角度——垂直视角旋转
    float rotationX;
    //限制rotationX幅度
    [SerializeField] float minVerticalAngle = -20;
    [SerializeField] float maxVerticalAngle = 45;
    //框架偏移向量——摄像机位置视差偏移
    [SerializeField] Vector2 frameOffset;

    private void Update()
    {
        //鼠标x轴控制rotationY
        rotationY += Input.GetAxis("Mouse X") * rotationSpeed;
        //鼠标y轴控制rotationX
        rotationX += Input.GetAxis("Mouse Y") * rotationSpeed;
        //限制rotationX幅度
        rotationX = Mathf.Clamp(rotationX, minVerticalAngle, maxVerticalAngle);

        //视角旋转参量
        //想要水平旋转视角，所以需要的参量为绕y轴旋转角度
        var targetRotation = Quaternion.Euler(rotationX, rotationY, 0);

        //摄像机的焦点位置
        var focusPosition = followTarget.position + new Vector3(frameOffset.x, frameOffset.y, 0);
        //摄像机放在目标后面5个单位的位置
        transform.position = focusPosition - targetRotation * new Vector3(0, 0, distance);
        //摄像机始终朝向目标
        transform.rotation = targetRotation;
    }
}

1746864912217
1746864912217

大致实现了摄像机跟随人物进行旋转

还需要一些细节调整：

    private void Start()
    {
        //隐藏光标
        Cursor.lockState = CursorLockMode.Locked;
        Cursor.visible = false;

    }

考虑到存在大多数角色控制器都有控制反转的选项

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraController : MonoBehaviour
{
    //摄像机跟随的目标
    [SerializeField] Transform followTarget;
    [SerializeField] float rotationSpeed = 1.5f;
    //距离
    [SerializeField] float distance;

    //绕y轴的旋转角度——水平视角旋转
    float rotationY;
    //绕x轴的旋转角度——垂直视角旋转
    float rotationX;
    //限制rotationX幅度
    [SerializeField] float minVerticalAngle = -20;
    [SerializeField] float maxVerticalAngle = 45;
    //框架偏移向量——摄像机位置视差偏移
    [SerializeField] Vector2 frameOffset;

    //视角控制反转
    [Header("视角控制反转:invertX是否反转垂直视角,invertY是否反转水平视角")]
    [SerializeField] bool invertX;
    [SerializeField] bool invertY;

    float invertXValue;
    float invertYValue;

    private void Start()
    {
        //隐藏光标
        Cursor.lockState = CursorLockMode.Locked;
        Cursor.visible = false;

    }

    private void Update()
    {
        //视角控制反转参数
        invertXValue = (invertX)? -1 : 1;
        invertYValue = (invertY)? -1 : 1;

        //水平视角控制——鼠标x轴控制rotationY
        rotationY += Input.GetAxis("Mouse X") * rotationSpeed * invertYValue;
        //垂直视角控制——鼠标y轴控制rotationX
        rotationX += Input.GetAxis("Mouse Y") * rotationSpeed * invertXValue;
        //限制rotationX幅度
        rotationX = Mathf.Clamp(rotationX, minVerticalAngle, maxVerticalAngle);

        //视角旋转参量
        //想要水平旋转视角，所以需要的参量为绕y轴旋转角度
        var targetRotation = Quaternion.Euler(rotationX, rotationY, 0);

        //摄像机的焦点位置
        var focusPosition = followTarget.position + new Vector3(frameOffset.x, frameOffset.y, 0);
        //摄像机放在目标后面5个单位的位置
        transform.position = focusPosition - targetRotation * new Vector3(0, 0, distance);
        //摄像机始终朝向目标
        transform.rotation = targetRotation;
    }
}

我通常喜欢这样选择，垂直反转（鼠标向上就看上面），水平不反转（鼠标向左就看左边）

1746872861555
1746872861555

就是让摄像机视角和鼠标移动方向对我来说是同步的，相当于第一人称视角控制的习惯

1746866907598
1746866907598

Day2 第三人称人物控制脚本

前序准备

先创建个人物模型( 从Mixamo下载的)

导入unity中，选择模型后点开inspector-Materials-Textures，选一个文件夹存放纹理

1746867236092
1746867236092

1746867473999
1746867473999

OK，下面就开始为这个角色写控制脚本吧！

最简化的第三人称角色控制

public class PlayerController : MonoBehaviour
{
    [SerializeField]float moveSpeed = 5f;
    private void Update()
    {
        float h = Input.GetAxis("Horizontal");
        float v = Input.GetAxis("Vertical");

        //标准化 moveInput 向量
        var moveInput = new Vector3(h, 0, v).normalized;

        transform.position += moveInput * moveSpeed * Time.deltaTime;

    }

}

需要注意的：

  1. .normalized ：
    如果不进行标准化，moveInput 向量的长度会变得大于1（具体来说，比如h，v长度都为1，\(\sqrt{h^2 + 0^2 + v^2} = \sqrt{1^2 + 0^2 + 1^2} = \sqrt{2} \approx 1.414\)）。这意味着在对角线方向上移动时，玩家的移动速度会比只在一个方向上移动时快。为了确保玩家在所有方向上移动时速度一致，需要对向量进行标准化。
  2. Time.deltaTime ：
    Time.deltaTime 是Unity引擎提供的一个浮点数，表示从上一帧到当前帧所用的时间（以秒为单位）。使用 Time.deltaTime 可以确保玩家的移动速度在不同帧率下保持一致。如果不使用 Time.deltaTime，在高帧率下玩家会移动得更快，在低帧率下玩家会移动得更慢。

改进

上面这样显然不能满足角色控制，因为当我们按下前进方向键的时候，人物并没有根据当前摄像机显示的方向移动

还需要进行如下改进：

在CameraController.cs里面加入

    //水平方向的旋转，返回摄像机的水平旋转四元数。
    public Quaternion PlanarRotation => Quaternion.Euler(0, rotationY, 0);

这里提一句C#中的特性：

大多数语言中想要获取一个返回值，需要定义一个函数，然后返回

    public Quaternion GetPlanarRotation()
    {
        return Quaternion.Euler(0, rotationY, 0);
    }

但是C#可以优雅的利用表达式主体定义的属性，直接获取这个属性

然后在PlayerController.cs里调用这个返回值

public class PlayerController : MonoBehaviour
{
    [SerializeField]float moveSpeed = 5f;

    CameraController cameraController;

    private void Awake()
    {
        //相机控制器设置为main camera
        cameraController = Camera.main.GetComponent<CameraController>();
    }
    private void Update()
    {
        float h = Input.GetAxis("Horizontal");
        float v = Input.GetAxis("Vertical");

        float moveAmount = Mathf.Abs(h) + Mathf.Abs(v);

        //标准化 moveInput 向量
        var moveInput = new Vector3(h, 0, v).normalized;

        //让人物移动方向关联相机的朝向
        var moveDir = cameraController.PlanarRotation * moveInput;

        //每次判断moveAmount的时候，确保只有在玩家实际移动时才会更新移动+转向
    //没有输入就不更新转向，也就不会回到初始朝向
        if (moveAmount > 0)
        {
            //帧同步移动
            transform.position += moveDir * moveSpeed * Time.deltaTime;
            //人物模型转起来：让人物朝向与移动方向一致
            transform.rotation = Quaternion.LookRotation(moveDir);
        }

    }

}

这里解决了一个问题:

当方向键输入结束，人物模型朝向又回到了初始状态朝向

所以需要实时响应输入

  • if (moveAmount > 0)只有输入的时候才会更新人物朝向
  • 确保模型始终朝向移动方向。

但是还有一个问题：

人物朝向切换太快了，需要设置一个转向速度，让人物从当前朝向到目标朝向慢慢转向

    [SerializeField]float rotationSpeed = 10f;

    Quaternion targetRotation;


        //每次判断moveAmount的时候，确保只有在玩家实际移动时才会更新移动+转向
        //没有输入就不更新转向，也就不会回到初始朝向
        if (moveAmount > 0)
        {
            //帧同步移动
            transform.position += moveDir * moveSpeed * Time.deltaTime;
            //人物模型转起来：让人物朝向与移动方向一致
            targetRotation = Quaternion.LookRotation(moveDir);
        }
        //更新transform.rotation：让人物从当前朝向到目标朝向慢慢转向
        transform.rotation = Quaternion.RotateTowards(transform.rotation, targetRotation,
                         rotationSpeed * Time.deltaTime);

实现效果如下：

1746878411104
1746878411104

该部分完整代码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class PlayerController : MonoBehaviour
{
    [Header("玩家属性")]
    [SerializeField]float moveSpeed = 5f;
    [SerializeField]float rotationSpeed = 10f;

    Quaternion targetRotation;

    CameraController cameraController;

    private void Awake()
    {
        //相机控制器设置为main camera
        cameraController = Camera.main.GetComponent<CameraController>();
    }
    private void Update()
    {
        float h = Input.GetAxis("Horizontal");
        float v = Input.GetAxis("Vertical");

        float moveAmount = Mathf.Abs(h) + Mathf.Abs(v);

        //标准化 moveInput 向量
        var moveInput = new Vector3(h, 0, v).normalized;

        //让人物移动方向关联相机的朝向
        var moveDir = cameraController.PlanarRotation * moveInput;

        //每次判断moveAmount的时候，确保只有在玩家实际移动时才会更新移动+转向
        //没有输入就不更新转向，也就不会回到初始朝向
        if (moveAmount > 0)
        {
            //帧同步移动
            transform.position += moveDir * moveSpeed * Time.deltaTime;
            //人物模型转起来：让人物朝向与移动方向一致
            targetRotation = Quaternion.LookRotation(moveDir);
        }
        //更新transform.rotation：让人物从当前朝向到目标朝向慢慢转向
        transform.rotation = Quaternion.RotateTowards(transform.rotation, targetRotation,
                         rotationSpeed * Time.deltaTime);

    }

}

Day3 Animation动画

前序准备

有一个待解决的问题：如何让动画匹配任意人物模型？

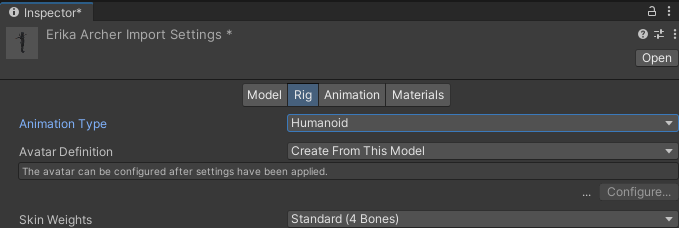

  1. 找到人物模型，进行如下设置：

1746881639467
1746881639467

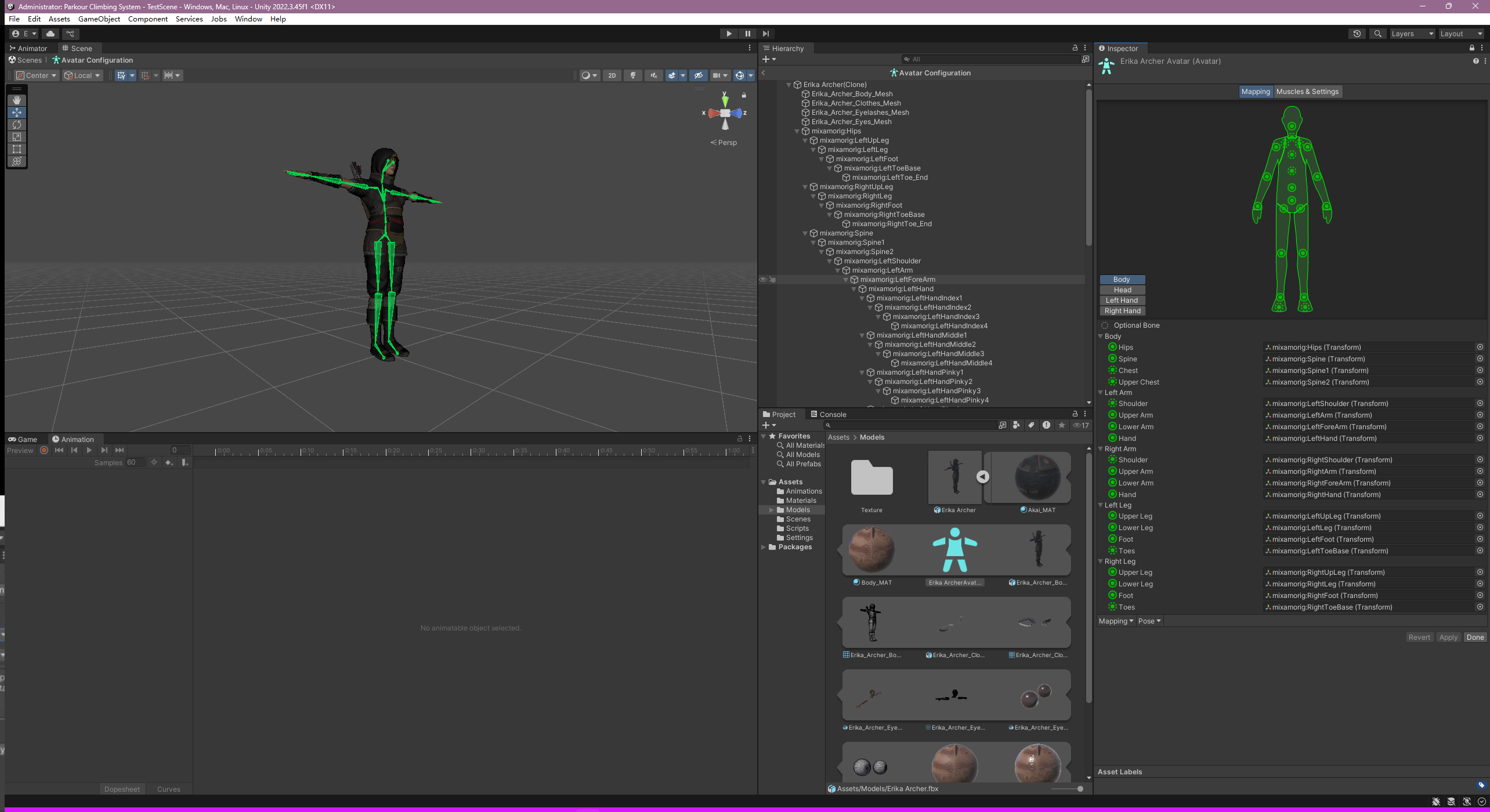

应用后点configure查看骨骼映射情况，如果有没匹配上的需要手动调整

1746882155347
1746882155347

最后Done完成

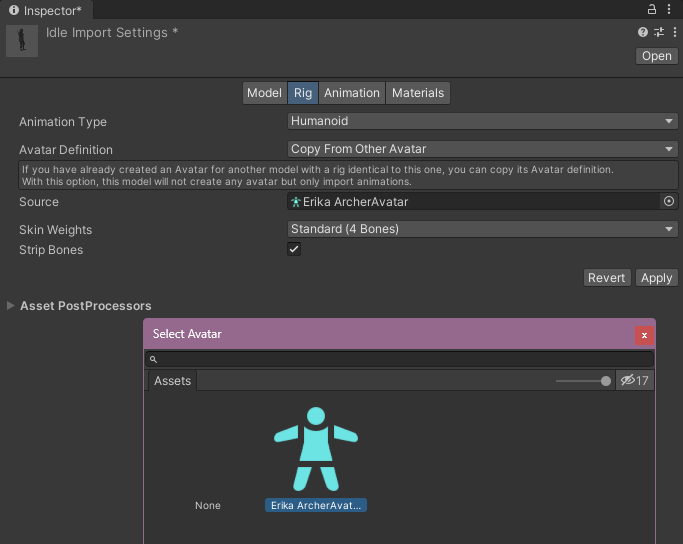

  1. 找到要用到的动画，如下设置：

1746881909962
1746881909962

注意Avatar Definition要选择 从其他avatar复制，然后在source里面选择要应用的avatar

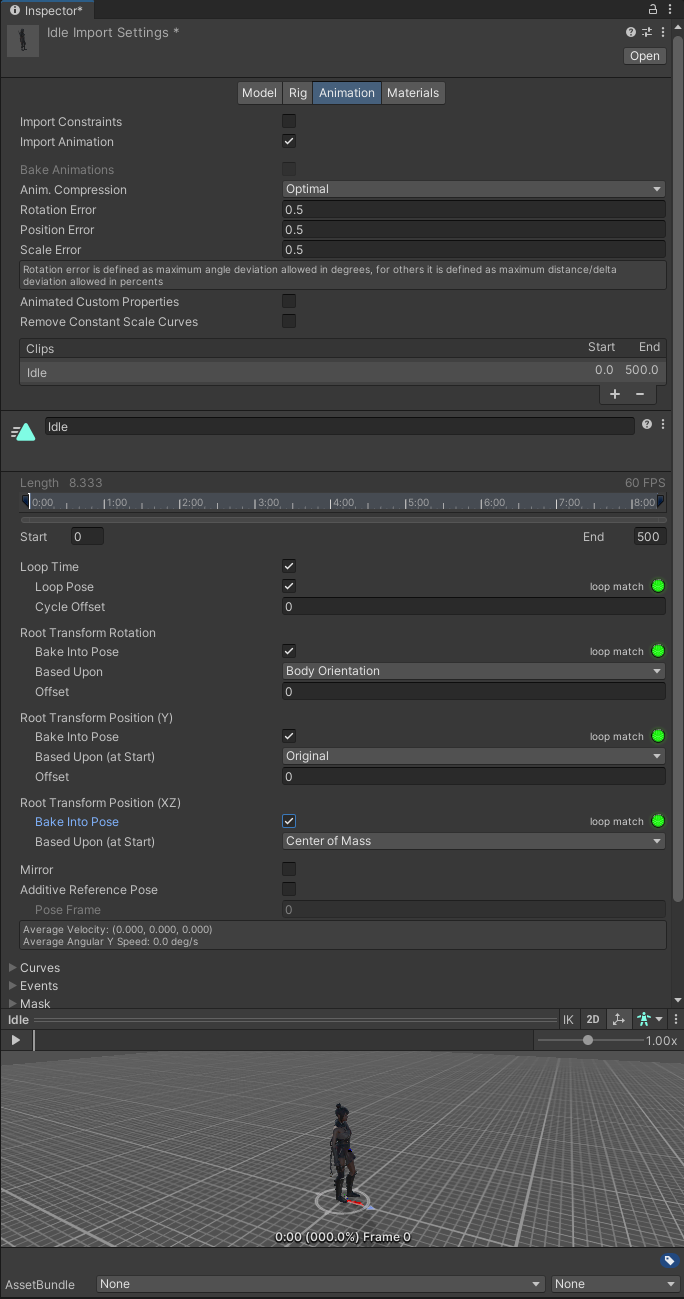

  1. 然后每个动画都进行如下设置：

1746886211629
1746886211629

注意要选择Loop Pose，如果loop match 的话可以不勾选Bake Into Pose

1746886650167
1746886650167

而且几个动画的Length值最好要尽可能接近，以免后面切换的时候出现问题

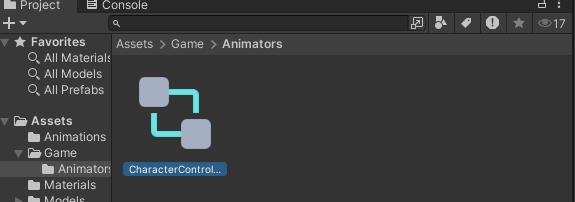

  1. 新建一个角色控制器的动画脚本

1746883164590
1746883164590

  1. 记得在player的Animator属性里添加这个脚本

万事俱备，下面开始编写动画相关脚本！

Animator组件——动画蓝图

新建一个Blend Tree

1746884538405
1746884538405

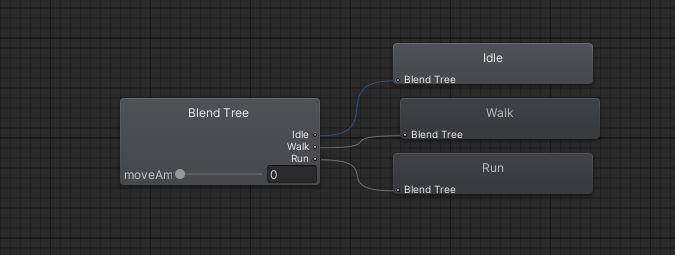

拖入对应动画

1746884573800
1746884573800

在PlayerController.cs里写动画播放逻辑

    Animator animator;


    private void Awake()
    {
        //相机控制器设置为main camera
        cameraController = Camera.main.GetComponent<CameraController>();
        //角色动画
        animator = GetComponent<Animator>();
    }

Update()方法：

        //把moveAmount限制在0-1之间(混合树的区间)
        float moveAmount = Mathf.Clamp01(Mathf.Abs(h) + Mathf.Abs(v));

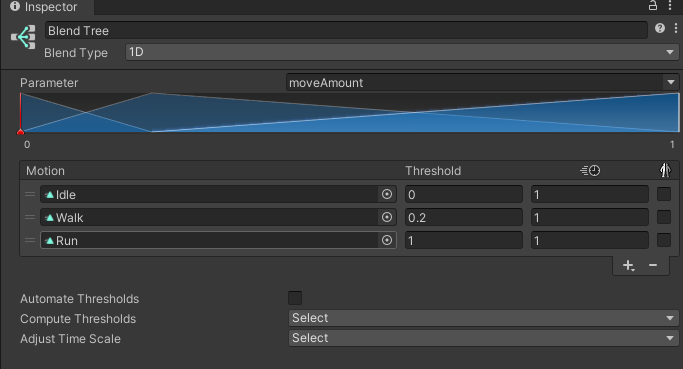

Blender Tree里moveMount的区间是(0,1)

        #region 角色动画控制
        //角色动画播放
        animator.SetFloat("moveAmount", moveAmount,0.2f,Time.deltaTime);

        #endregion

SetFloat()有四个参数的重载，第三个参数是要平滑到达的值

基本的第三人称角色控制器效果如下：

1746887121425
1746887121425

修改后的PlayerController.cs完整代码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class PlayerController : MonoBehaviour
{
    [Header("玩家属性")]
    [SerializeField]float moveSpeed = 5f;
    [SerializeField]float rotationSpeed = 10f;

    Quaternion targetRotation;

    CameraController cameraController;
    Animator animator;

    private void Awake()
    {
        //相机控制器设置为main camera
        cameraController = Camera.main.GetComponent<CameraController>();
        //角色动画
        animator = GetComponent<Animator>();
    }
    private void Update()
    {
        #region 角色输入控制
        float h = Input.GetAxis("Horizontal");
        float v = Input.GetAxis("Vertical");

        //把moveAmount限制在0-1之间(混合树的区间)
        float moveAmount = Mathf.Clamp01(Mathf.Abs(h) + Mathf.Abs(v));

        //标准化 moveInput 向量
        var moveInput = new Vector3(h, 0, v).normalized;

        //让人物移动方向关联相机的朝向
        var moveDir = cameraController.PlanarRotation * moveInput;

        //每次判断moveAmount的时候，确保只有在玩家实际移动时才会更新移动+转向
        //没有输入就不更新转向，也就不会回到初始朝向
        if (moveAmount > 0)
        {
            //帧同步移动
            transform.position += moveDir * moveSpeed * Time.deltaTime;
            //人物模型转起来：让人物朝向与移动方向一致
            targetRotation = Quaternion.LookRotation(moveDir);
        }
        //更新transform.rotation：让人物从当前朝向到目标朝向慢慢转向
        transform.rotation = Quaternion.RotateTowards(transform.rotation, targetRotation,
                         rotationSpeed * Time.deltaTime);
        #endregion

        #region 角色动画控制
        //角色动画播放
        animator.SetFloat("moveAmount", moveAmount,0.2f,Time.deltaTime);

        #endregion


    }

}
